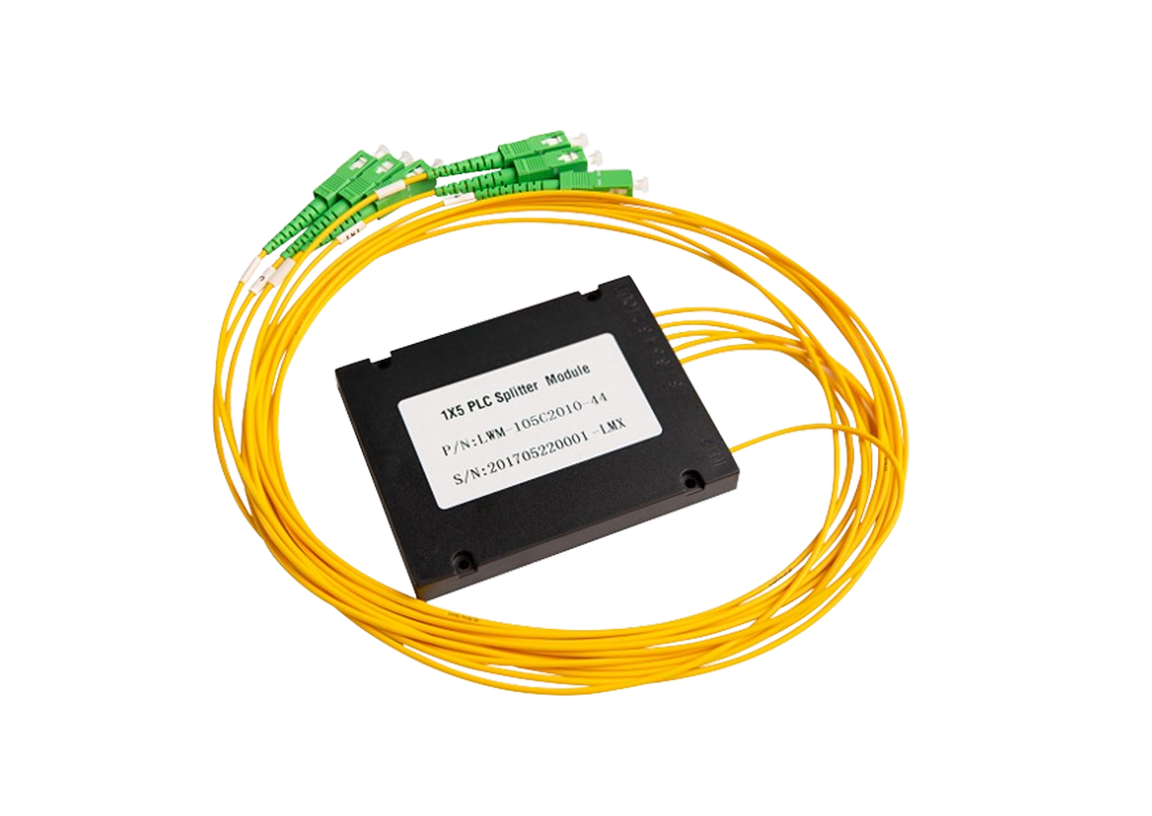

ABS盒式PLC光分路器
PLC平面波导型光分路器(PLC Splitter)是一种基于石英基板的集成波导光功率分配器件，与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，特别适用于无源光网络(EPON，GPON，BPON等)中连接局端和终端设备并实现光信号的分路。
-
UPC≥50dB, APC≥60dB回波损耗
vs
加入对比
- Nx2(N=1or2)
- Nx4(N=1or2)
- Nx8(N=1or2)
- Nx16(N=1or2)
- Nx32(N=1or2)
- Nx64(N=1or2)
-
产品优势
-
产品应用
-
产品参数
产品优势
-
宽波长覆盖范围，适配多场景光网络
支持 1260–1650 nm 的宽工作波长范围，可满足多种光通信系统需求，适用于接入网、FTTx 与各类分光场景。
-
低插损设计，确保稳定传输性能
具备低插入损耗与可靠的光学性能，有效提升链路质量，保证网络运行稳定高效。
-
优秀均匀性与低偏振相关损耗
在分光过程中保持良好均匀性，并具有低 PDL 特性，确保各路输出一致，信号质量更可靠。
-
连接器与封装可选，安装灵活方便
提供多种连接器类型及封装尺寸，可根据工程安装环境灵活选择，方便部署与集成。
产品应用
-
光纤传感
-
光缆网络系统
-
电信网络
-
局域网和CATV网络
产品参数
系列型号
-
Nx2(N=1or2)
-
Nx4(N=1or2)
-
Nx8(N=1or2)
-
Nx16(N=1or2)
-
Nx32(N=1or2)
-
Nx64(N=1or2)
-
光纤
-
波长(nm)
-
插入损耗 (dB)
-
均匀性(dB)
-
偏振损耗 (dB)
-
回波损耗 (dB)
-
方向性 (dB)
-
工作温度(℃)
-
Nx2(N=1or2)
-
光纤G657A or customer specified
-
波长(nm)1260~1650(nm)
-
插入损耗 (dB)≤3.9dB
-
均匀性(dB)≤0.6dB
-
偏振损耗 (dB)≤0.15dB
-
回波损耗 (dB)UPC≥50dB APC≥60dB
-
方向性 (dB)≥55dB
-
工作温度(℃)-40°C to +85°C
-
-
Nx4(N=1or2)
-
光纤G657A or customer specified
-
波长(nm)1260~1650(nm)
-
插入损耗 (dB)≤7.1dB
-
均匀性(dB)≤0.6dB
-
偏振损耗 (dB)≤0.15dB
-
回波损耗 (dB)UPC≥50dB APC≥60dB
-
方向性 (dB)≥55dB
-
工作温度(℃)-40°C to +85°C
-
-
Nx8(N=1or2)
-
光纤G657A or customer specified
-
波长(nm)1260~1650(nm)
-
插入损耗 (dB)≤10.3dB
-
均匀性(dB)≤0.8dB
-
偏振损耗 (dB)≤0.2dB
-
回波损耗 (dB)UPC≥50dB APC≥60dB
-
方向性 (dB)≥55dB
-
工作温度(℃)-40°C to +85°C
-
-
Nx16(N=1or2)
-
光纤G657A or customer specified
-
波长(nm)1260~1650(nm)
-
插入损耗 (dB)≤13.3dB
-
均匀性(dB)≤1.2dB
-
偏振损耗 (dB)≤0.2dB
-
回波损耗 (dB)UPC≥50dB APC≥60dB
-
方向性 (dB)≥55dB
-
工作温度(℃)-40°C to +85°C
-
-
Nx32(N=1or2)
-
光纤G657A or customer specified
-
波长(nm)1260~1650(nm)
-
插入损耗 (dB)≤16.3dB
-
均匀性(dB)≤1.5dB
-
偏振损耗 (dB)≤0.2dB
-
回波损耗 (dB)UPC≥50dB APC≥60dB
-
方向性 (dB)≥55dB
-
工作温度(℃)-40°C to +85°C
-
-
Nx64(N=1or2)
-
光纤G657A or customer specified
-
波长(nm)1260~1650(nm)
-
插入损耗 (dB)≤19.8dB
-
均匀性(dB)≤2.0dB
-
偏振损耗 (dB)≤0.3dB
-
回波损耗 (dB)UPC≥50dB APC≥60dB
-
方向性 (dB)≥55dB
-
工作温度(℃)-40°C to +85°C
-
