发卡电机激光焊接模组

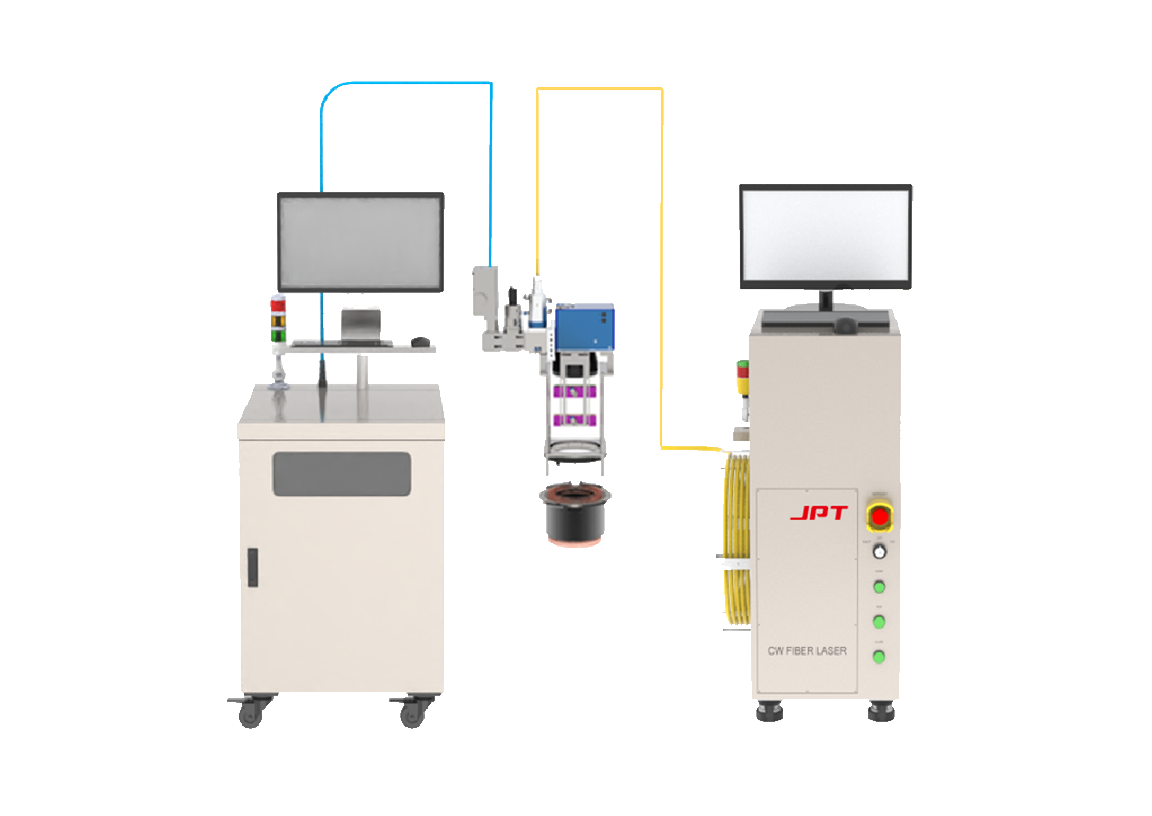

OCT&Vision 发卡电机激光焊接系统，专为新能源汽车驱动电机核心部件发卡式定子绕组的高精度、高质量激光焊接而生。核心模块高度集成 OCT 与 Vision 两大核心检测技术，协同实现对焊接过程的全方位闭环监控与智能反馈控制。搭配环形 + 高斯光斑光纤激光器和大幅面振镜联动，实现精密、高效焊接，是提升发卡电机生产良率、效率与智能化水平的关键利器。
vs
加入对比
- 发卡电机激光焊接模组
-
产品优势
-
产品参数
-
应用解决方案
产品优势
-
高速焊接效率优异
搭载大幅面振镜联动系统，大幅提升焊接速度与整体加工效率，焊接速度“飞”起来。
-
智能视觉引导定位
支持开放式视觉编程与识别系统，精准识别多种工件类型及缺陷，定位更快速
-
熔深实时可视化监控
内置模块化OCT系统，实时检测焊接熔深，确保焊接质量稳定可控，做到“心中有数”。
-
设备兼容性强
适应不同焊接速度与夹具要求，灵活满足各类发卡电机焊接应用场景。
产品参数
系列型号
-
发卡电机激光焊接模组vs
-
激光器类型
-
激光波长
-
输出功率
-
光纤芯径
-
铠缆长度
-
场镜焦距
-
振镜幅面
-
相机分辨率
-
相机类型
-
镜头焦距
-
镜头视野
-
镜头精度
-
中心波长
-
扫描频率
-
轴向精度
-
横向精度
-
最大深度
-
发卡电机激光焊接模组
-
激光器类型东升国际 AOB激光器
-
激光波长1080nm
-
输出功率芯: 2000W，环: 4000W
-
光纤芯径芯：14μm，环：100μm
-
铠缆长度8 m
-
场镜焦距420 mm
-
振镜幅面200 mm × 200 mm
-
相机分辨率2448 × 2048
-
相机类型CMOS，全局快门
-
镜头焦距60 mm
-
镜头视野59 mm × 49 mm
-
镜头精度0.02 mm/pixel
-
中心波长830 nm
-
扫描频率80 / 150 / 250 Hz
-
轴向精度20 μm
-
横向精度25 μm
-
最大深度12 mm
-
